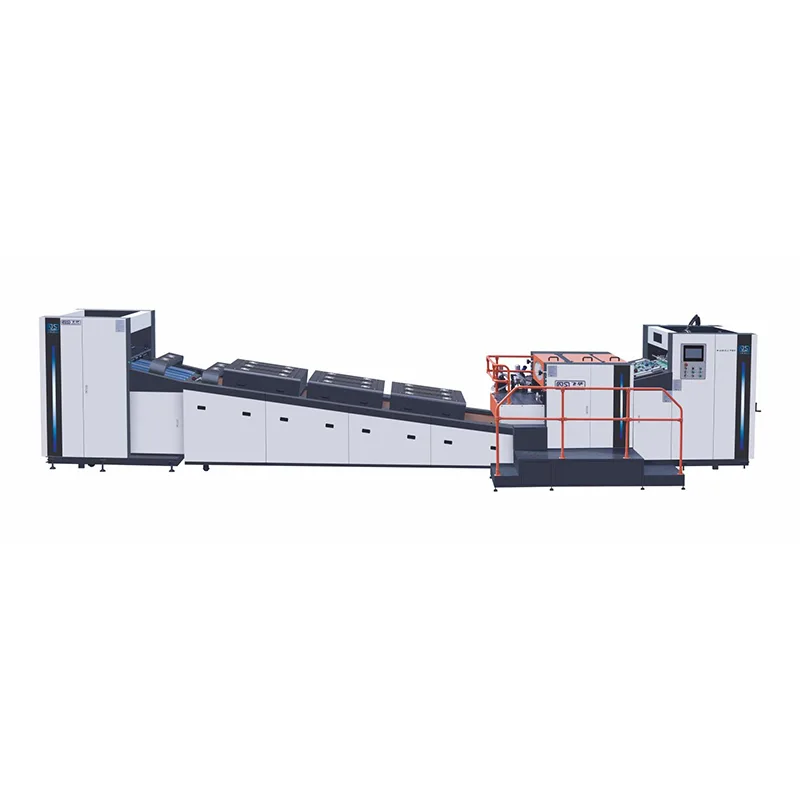

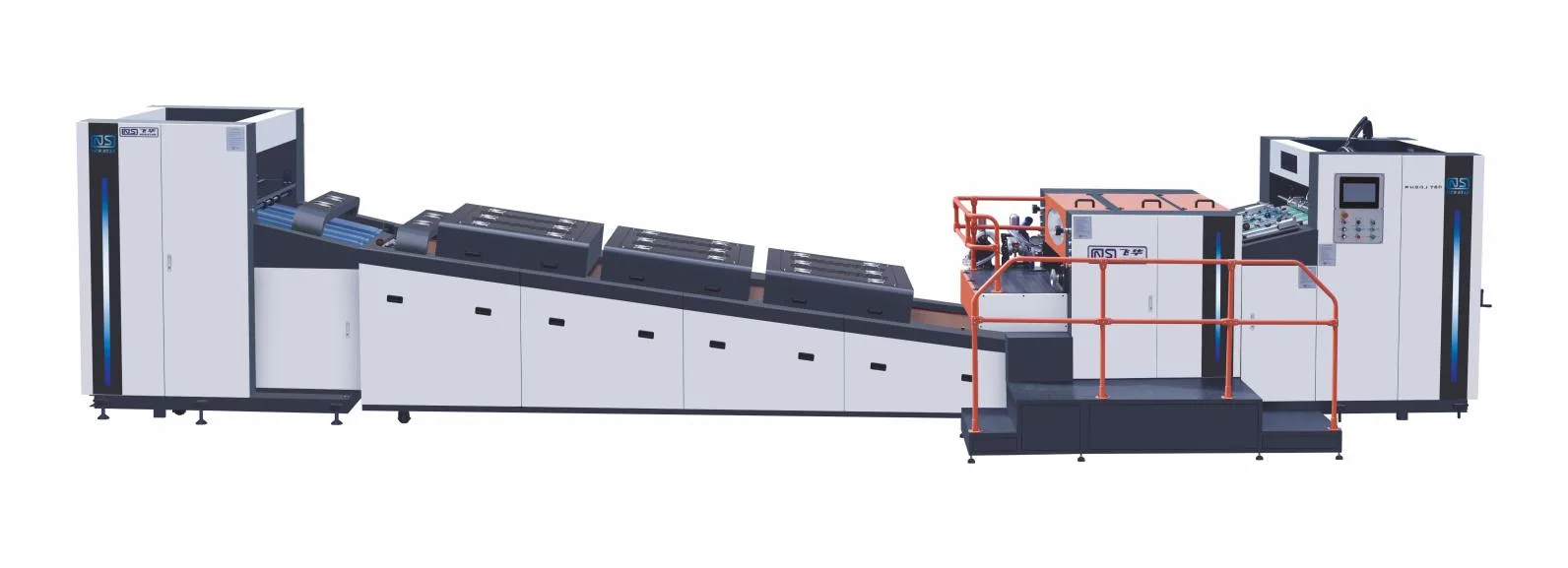

FHSGJ-760 täisautomaatne kiire täiskohaga lakkimismasin

Kohaldamisala

Meie ettevõtte poolt turule tulnud TNEW STAR FHSGJ-760 täisautomaatne kiire täis-/punktlakmismasin, mis võib parandada trükiomadusi: veekindel, tolmukindel, pinna kaunistamine jne. Sobib plakatite, raamatute, brošüüride, värvikastide, värvikastide pakendamiseks jne. Lakkimisprotsess!

Tehnilised parameetrid

Üksikasjalik konfiguratsioon

(1) Masina standardstruktuur

1. Automaatne söötja

2. Katteüksus (UV-õli/veepõhine läikiv õli)

3. Kuivatuskonveieri süsteem (UV-kuivati ​​/ IR-kuivati)

4. Automaatne virnastaja

5.Automaatne juhtimissüsteem

(2) Masina konfiguratsioon ja tehniline kirjeldus

1. Automaatne paberisöötur

- Kiire ja sujuv paberisöötmine on kõrge töökindlusega.

- Varustatud tundliku elektromehaanilise topeltpingedetektoriga ja võõrkehade deflektoriga, peatub masin kohe, kui see on ebanormaalne.

- Täpne ja usaldusväärne esi- ja külgmõõtur.

2. Pinnakate peremees

- Katmiskiirus kuni 6000-9000 lehte tunnis.

- Kasutades suure läbimõõduga jäljend trummel, trummel dünaamilise tasakaalu, katte õli film flat.Double võlli õli ülekandmine, kaabits, lihtne ja usaldusväärne juhtimine õli.

- Kattetrumlil on kruviga fikseeritud kinnitusseade, mis on lihtne ja vastupidav.

- Rulli edasi- ja tahapoole õliülekande struktuur, lihtne muundamine, paindlik paksuse reguleerimine.

FHSGJ-760 1050 on saadaval valikuliste keraamiliste aniloksrullide ja kahvelteradega.

3. UV-kuivatusseadmed (UV-kuivati ​​+ IR-kuivati) Suur uuendus valikuliste UV-LED-lampidega

- UV-kuivatusseadmed kasutavad kolme UV-elavhõbedalampi, mis suudavad UV-laki kiiresti tahkuda.

- Varustatud täis-/poolvalguse konversiooniga.

- Sisseehitatud automaatne temperatuurikontroll ja elektrooniline ebanormaalne hüppamine.

- Veepõhine IR-kuivatusseade, saab kuivatada veepõhist lakki.

-LED-lambid kasutavad madalal temperatuuril kõvenemisprotsessi, et tagada paberi kvaliteet ja lasta lakil kiiremini jahtuda, pakkudes teile kvaliteetsemat kogemust!

4. Automaatne paberivirnastaja

- Paberi virnastaja on varustatud automaatse paberi laadimisplatvormiga.

- Fotoelektriline pneumaatiline kahepoolne paberitasand ja tugev paber tasane ja aeglane;Vaheseade paksu paberi inertsi vabanemise vältimiseks; Keskmine ulatus, et tagada sujuv ja korralik paberi vastuvõtmine.

- Varustatud jahutusventilaatori ja valikulise jahutuskliimaga.

- Ebatavaline oleku indikaatortuli ja ohutustuvastussüsteem, mis teavitab kiiresti töötajaid ebatavalisest seisundist.

5. Automaatne juhtimine

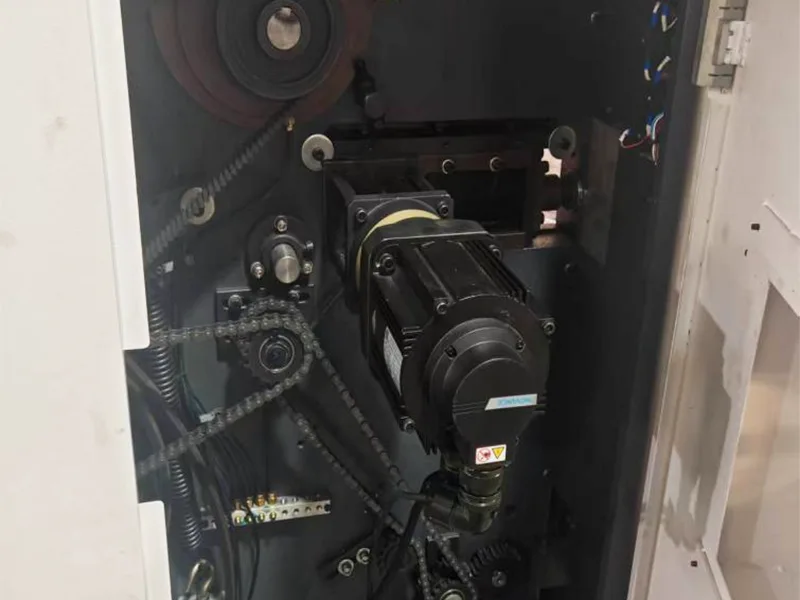

- Mootor KASUTAB sagedusmuunduri kiiruse reguleerimist, ohutu ja töökindel.

- Kogu masin KASUTAB PLC programmeeritavat juhtimist, lihtne töö, lihtne hooldus.

- Kõik kaabli osad on ühendatud kiirpistikuga, lihtne paigaldada.

【1】 Automaatne söötur (ilma võlli ajamimootorita)

【2】 Kattesüsteem (UV-õli / veepõhine läikiv õli)

【3】 IR-kuivatuskonveier (UV-kuivati ​​+ IR-kuivati)

(1) FHSGJ-760 täisautomaatse suure kiirusega täis-/punktlaki masina konfiguratsiooniloend

(2)

(3) FHSGJ-760 täisautomaatne kiire täis-/täpilakimismasin Varuosad

Parameetrid võivad muutuda ilma ette teatamata ja tegelik toode on ülimuslik.

Täisautomaatne kiire täis-/täpilakimismasin

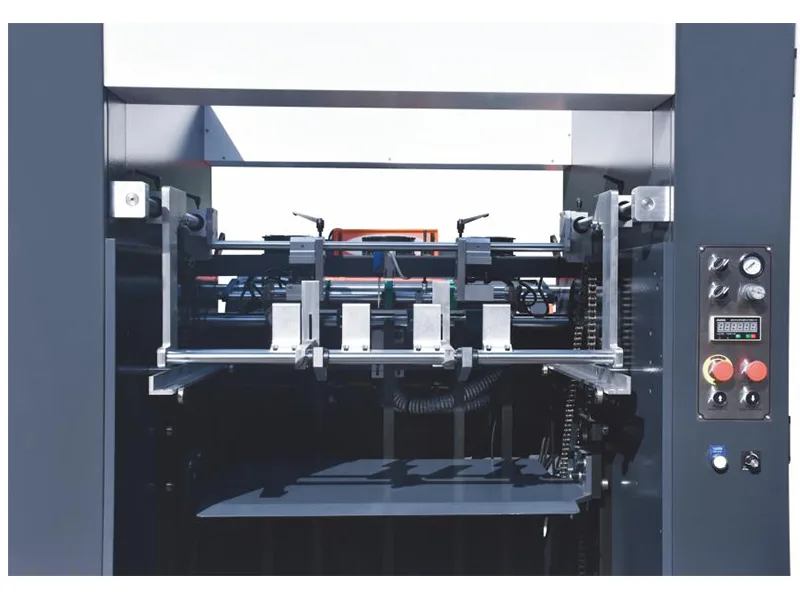

(1) Automaatne söötmine

1. Kiire ja stabiilse töö tagamiseks võtke kasutusele kiire ofsetpressisöötur (9000 lehte tunnis).

2.Paberi fotoelektriline juhtimine, automaatne tõstmine

3. Topeltkaitse söötja tõstmise ohutus

4. Kasutades uusimat paberivirnastaja disaini, saab kogu salve sisse lükata ja salve saab lükata kohe pärast printimist, ilma paberi käsitsi sortimiseta. Võib kasutada ka eelvirnastajat. kahesuunaline valik. Säästate oluliselt paberiaega ja vähendate operaatorite töömahukust.

5. Kaheleheline detektor

6.Õlivaba vaakumpump

7. Oleme lisanud funktsiooni, mis võimaldab masinal eesmiste ja külgmiste juhikute abil reguleerida paberi lakkimisasendit ilma trükitahvlit lahti võtmata, kui paberi asend on ebatäpne.

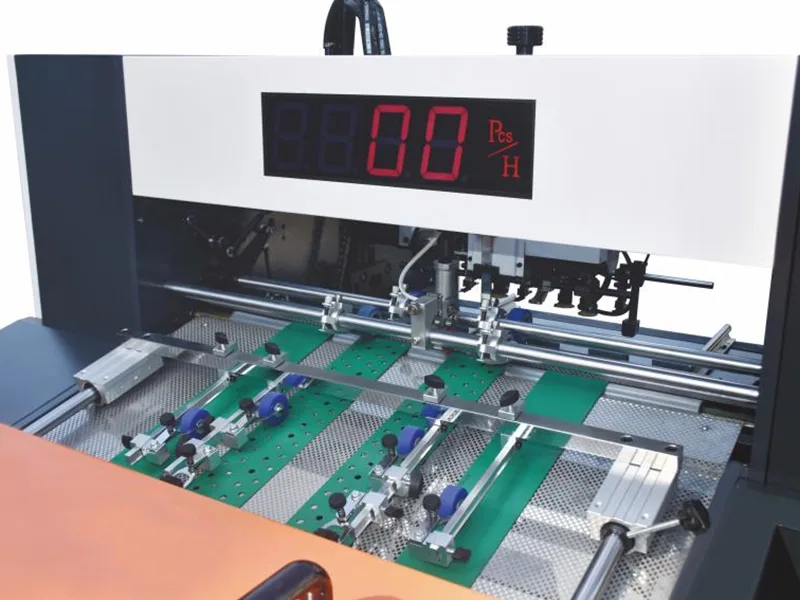

8. Sööturisse on lisatud uus jälgimisekraan, mis võimaldab kasutajatel näha paberi kogumise olekut paberikogumisjaamas ilma, et nad peaksid ringi liikuma.

(2) Katteosa

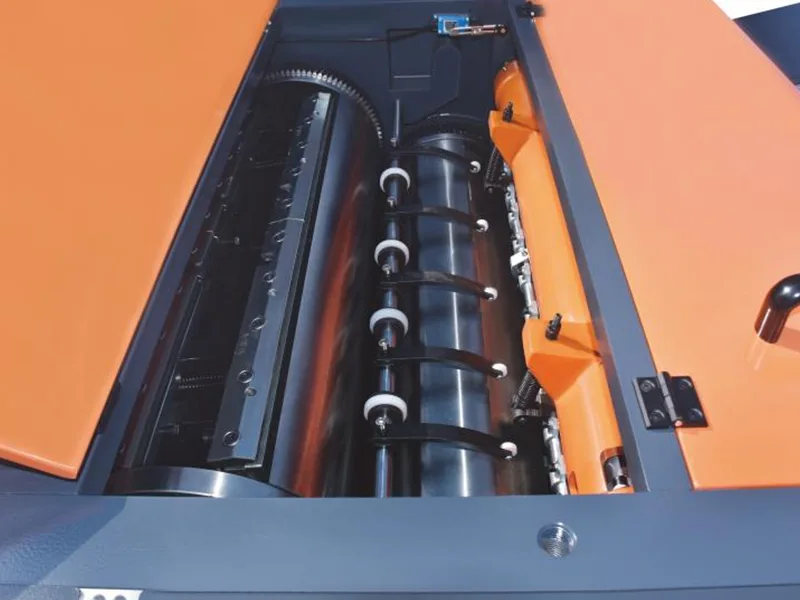

2 Pinnakate peremees

1. Tekikate: peen ja ühtlane.

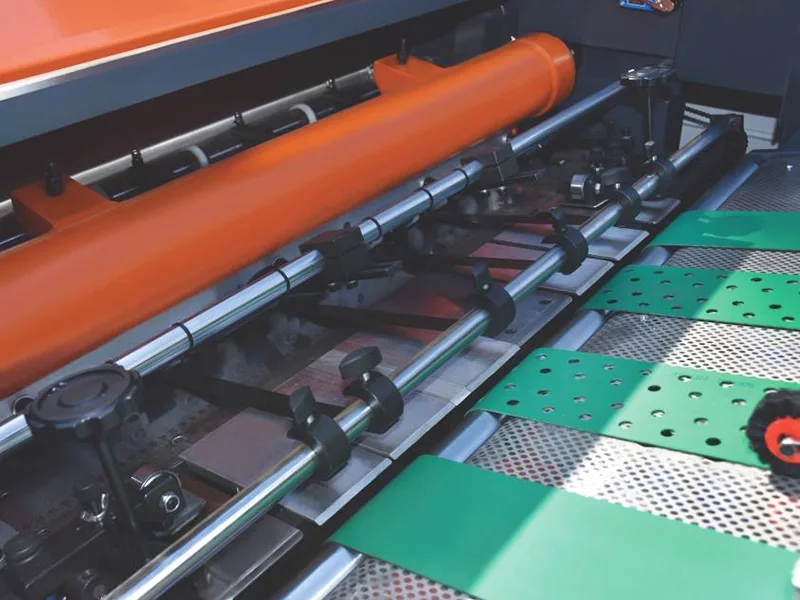

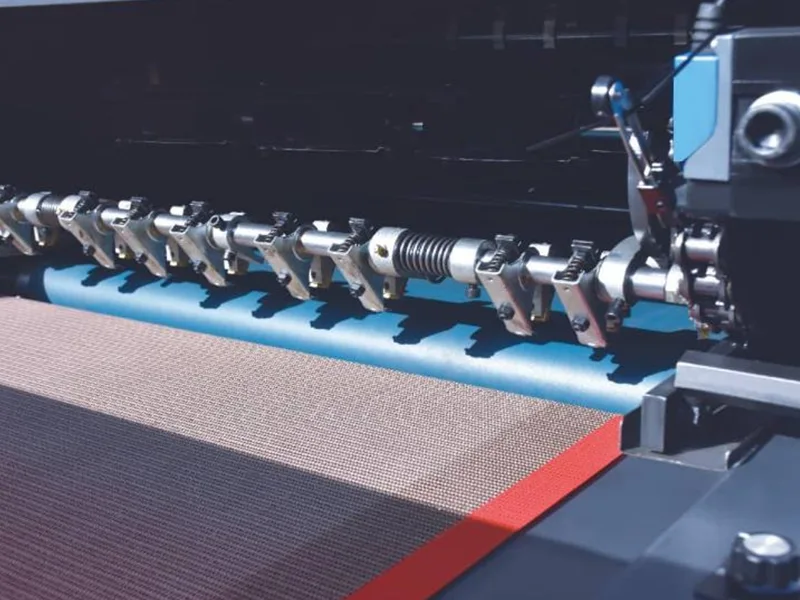

2. Hammastega paberisöötmine: paberirull puudub, sujuv kiire paberisöötmine.

3. Imporditud materjali doseerimisrullikud, reguleeritav õlipaksus nii edasi- kui ka tagurpidi pöörlemisel.

4. Põhiseadme seinapaneel: integreeritud HT200 valu, 80 mm paksune.

5. Tugevdatud HT200 valamisalus, stabiilne kiire töö, vastupidavad laagrid.

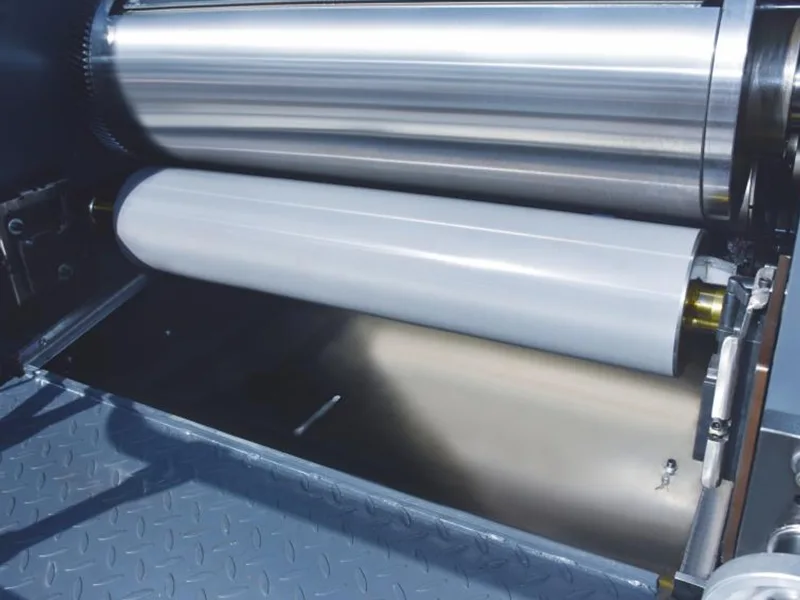

6. Suure läbimõõduga jäljerull, dünaamiliselt tasakaalustatud ühtlase õlikatte tagamiseks.

7. Puuduva lehe ja joonduse tuvastamine, et tagada registreerimise täpsus.

8. Kiirkinnitusplaat.

9. Kahekordne õlipumba konstruktsioon lihtsamaks puhastamiseks.

10. Õlivann ja tera on teflonkattega, mittenakkuvad.

- Katmiskiirus kuni 6000-9000 lehte tunnis.

- Kasutades suure läbimõõduga jäljend trummel, trummel dünaamilise tasakaalu, katte õli film flat.Double võlli õli ülekandmine, kaabits, lihtne ja usaldusväärne juhtimine õli.

- Kattetrumlil on kruviga fikseeritud kinnitusseade, mis on lihtne ja vastupidav.

- Rulli edasi- ja tahapoole õliülekande struktuur, lihtne muundamine, paindlik paksuse reguleerimine.

- Valikuline keraamiline aniloksrull ja õõnsuskaabits või tavaline kaabits.

Uued funktsioonid: et klientidel oleks lihtsam trükiplaati vahetada, uuendasime seda funktsiooni, et saavutada üheastmeline sobivus.

FHSGJ-760 1050 on saadaval valikuliste keraamiliste aniloksrullide ja kahvelteradega.

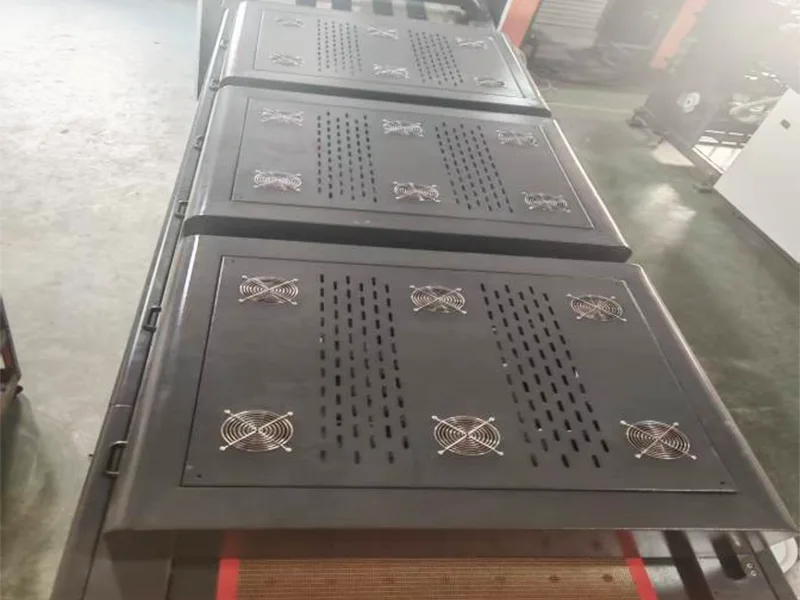

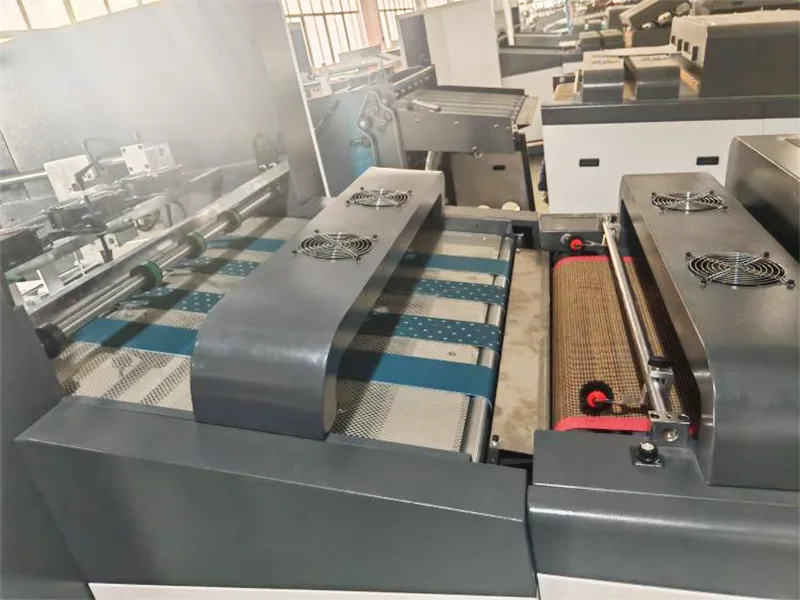

(3) IR-kuivatus- ja UV-kõvastumissüsteem

3. UV-kuivatusseadmed (UV-kuivati ​​+ IR-kuivati) Suur uuendus valikuliste UV-LED-lampidega

- UV-kuivatusseadmed kasutavad kolme UV-elavhõbedalampi, mis suudavad UV-laki kiiresti tahkuda.

- Varustatud täis-/poolvalguse konversiooniga.

- Sisseehitatud automaatne temperatuurikontroll ja elektrooniline ebanormaalne hüppamine.

- Veepõhine IR-kuivatusseade, saab kuivatada veepõhist lakki.

- Ahi on varustatud temperatuurianduriga ning lambivarju alla on paigaldatud turvatraat, et vältida paberi hõljumist ja lambi süttimist.

- Ahjul on automaatne tõstefunktsioon, see on tulekindel ja võimaldab lambi hõlpsat vahetamist.

- Teflon konveierilint automaatse kõrvalekalde korrigeerimise süsteemiga.

- Täielik protsess imemispaberi etteandmine ja väljatõmbeventilatsioon.

- Ventilaatori jahutus ja paberi vahelejätmise seade.

- LED-lambid kasutavad madalal temperatuuril kõvenemisprotsessi, et tagada paberi kvaliteet ja lasta lakil kiiremini jahtuda, pakkudes teile kvaliteetsemat kogemust!

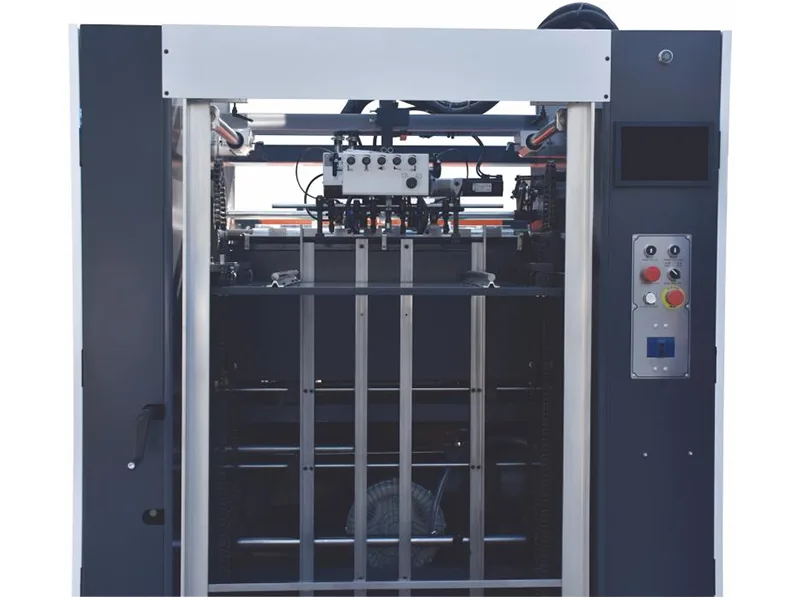

(4) Automaatne kohaletoimetamise süsteem

5. Automaatne juhtimine

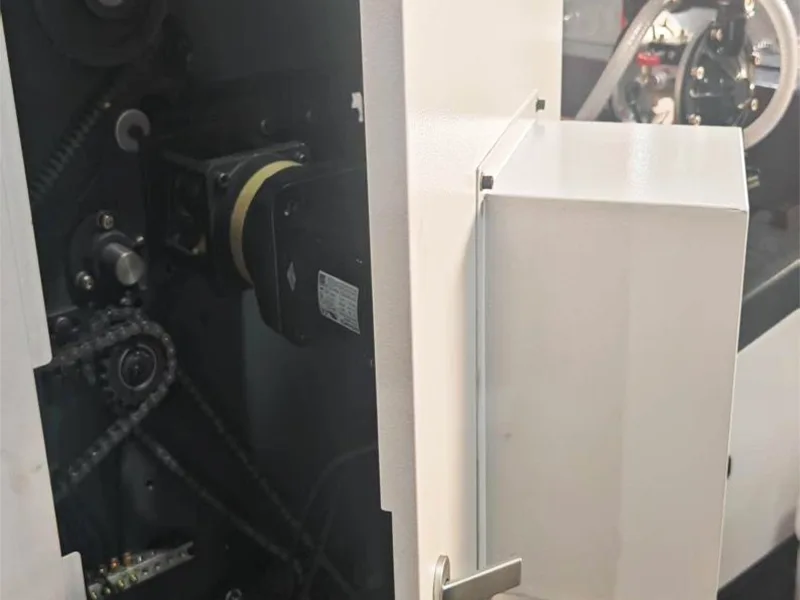

- Mootor KASUTAB sagedusmuunduri kiiruse reguleerimist, ohutu ja töökindel.

- Kogu masin KASUTAB PLC programmeeritavat juhtimist, lihtne töö, lihtne hooldus.

- Kõik kaabli osad on ühendatud kiirpistikuga, lihtne paigaldada.

1.Paberi fotoelektriline juhtimine, automaatne tõstmine

2. Topeltkaitse söötja tõstmise ohutus

3. Varustatud pneumaatilise paberiklapi funktsiooniga, saate puhtuse tagamiseks määrata paberi löömise arvu ja aja

4. Häiritud paberi automaatne langetamise funktsioon

5.Sobib paberiummistuse tuvastamise süsteemiga intelligentse aeglustuse saavutamiseks.
